試しに着けてみた【青いLEDのポジション灯】。
たった一個でもトンネルに入ったり、朝早い出発、帰りの遅い夕方の走行時にはとても
目立って「あ!あっちからバイクが来るぞ!」という視認性に優れています。
でも、やはり一個では角度によっては全然目立ってくれないので同じメーカー
(エーモン)の【3灯LED】をホームセンターに見に行ったら・・・
何と!1,800円以上もするではないですかぁ!😱💦 左右で3,700円近く払うのはあまりにも勿体無いので・・・
『困った時の【秋月電子】』のサイトへと行ってみました\(^o^)/
アキハバラでは随分とお世話になりました。
そうしましたら・・・青いLED が10個入って200円!!
点灯させるために一番簡単な方法(定電流ダイオード使用)に使うダイオードは
10本入って300円!!

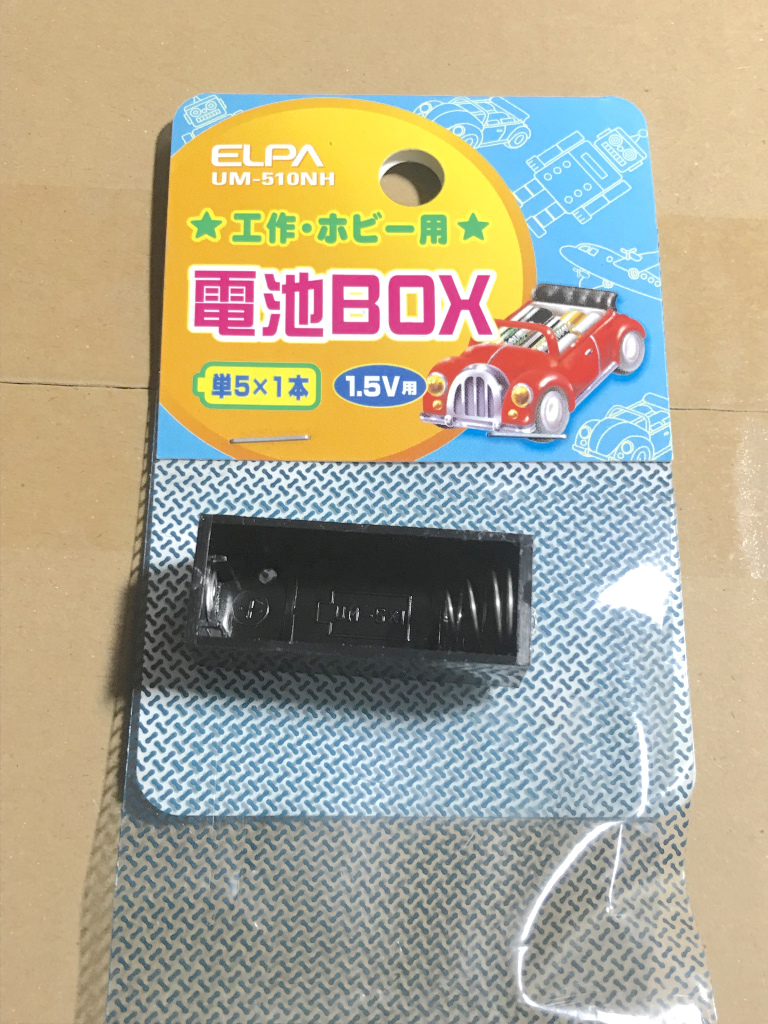

入れ物にしたい単5の電池ケースが、カインズホームで1個128円!!
ハンダゴテや電線は昔の仕事の残骸に幾らか残っています。
では早速作っちゃいましょう!(^^)/

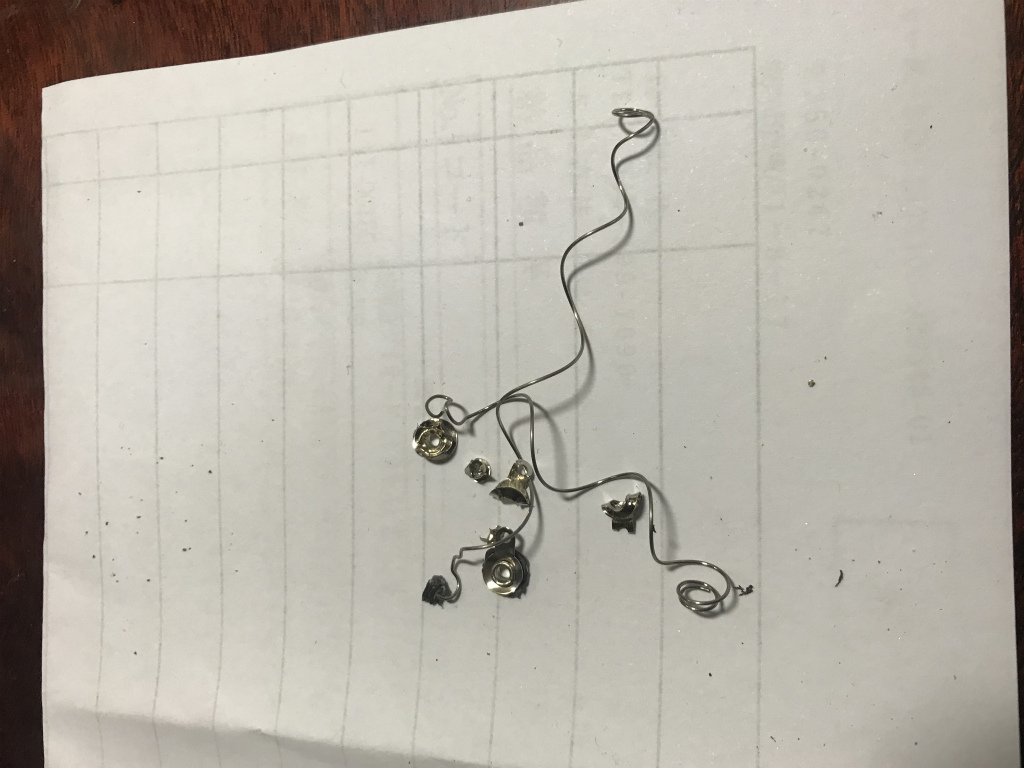

まずは電池ボックスの不要な部品を外しましょう!
欲しいのは黒いボックスだけ!(^_^;)

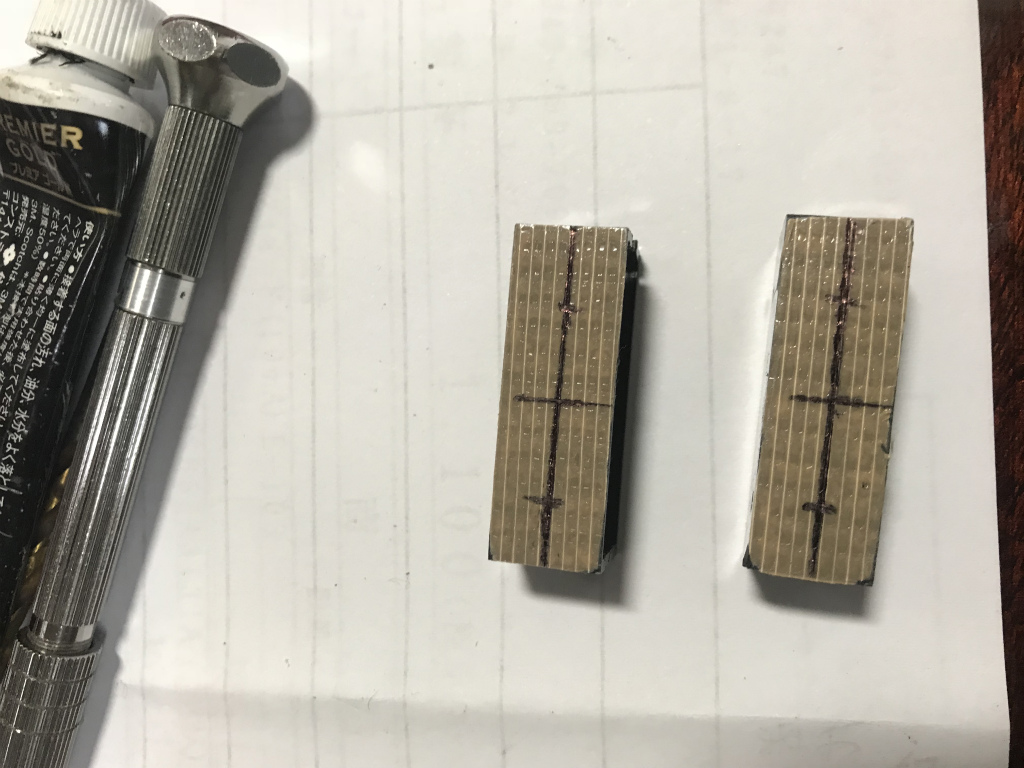

プラスチック、特に黒い面には線や印をつけにくいので、表面にテープを貼ると
線が描きやすく便利です。 穴が空いたら剥がすだけ!(^^)v
左側の工具は【ピンバイス】といって、手でドリルの歯を咥えて孔を開けるものです。

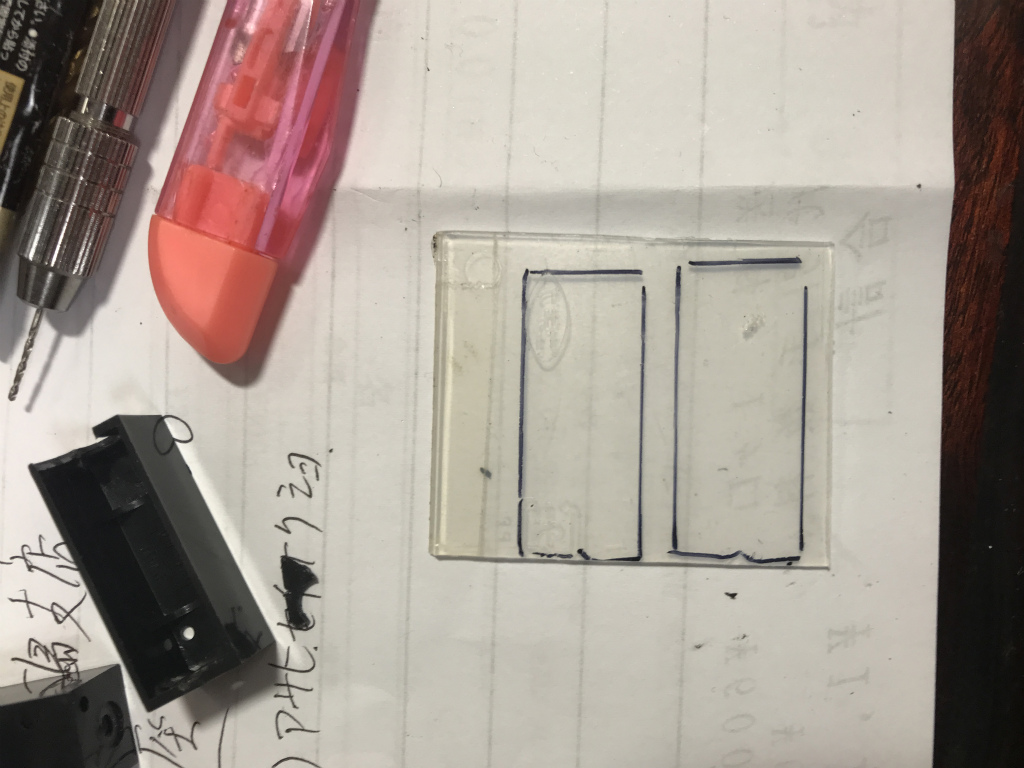

使用した電池ボックスには蓋が無いので、何でも良いのでプラスチックを用意します。
出来れば黒い下敷きなどは最適かも🎵
平らな板なら何でも良いでしょう(^^)v
最終的にバイクに接着ではなく!「両面テープ止め」する為です。
LEDの直径が3mmΦですので、3mmのドリルを手で開けるとどうしても3mm
よりも大きくなってしまうので、気になる方は2.8mmのドリルで開けてから、
細いリーマーで微調整して作業を進めると、少しきつめに入ってくれるかもしれませ
ん。 私の場合は接着剤(時間を要するもの)を穴付近に塗布して、使うLEDの足を
短く整えて差し込んだら、しばらく固まるまで待ちます。🍵

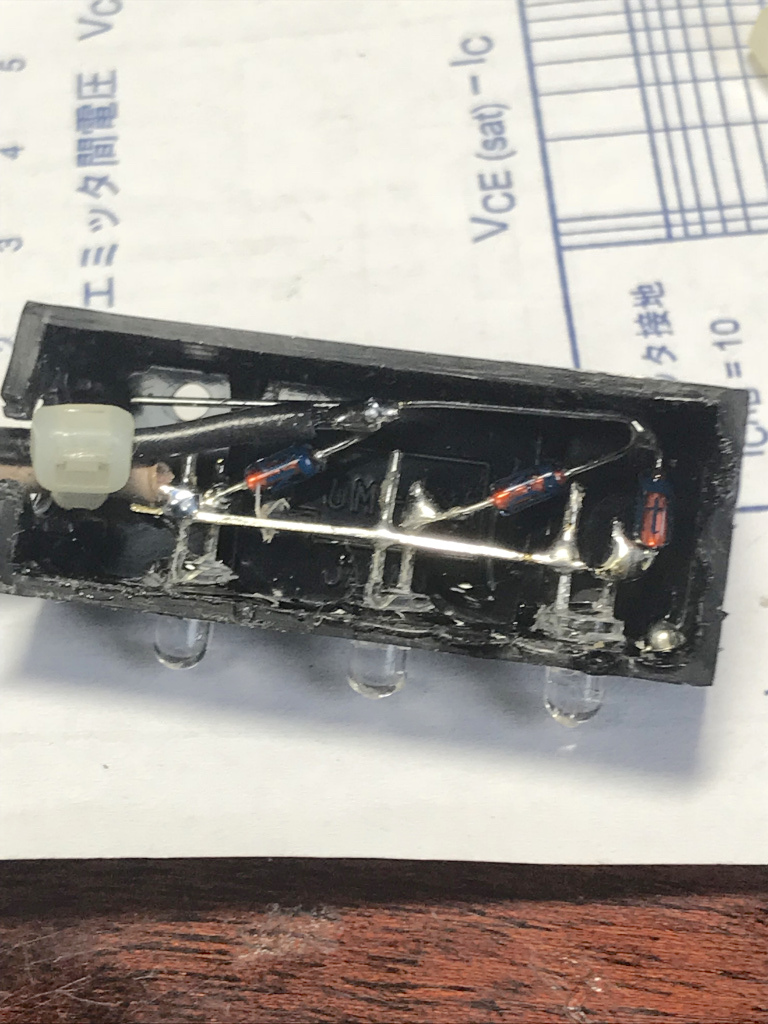

仕事時に使っていたピンセットが無いので、割り箸の先端っを割って部品を挟んで
取り付けたりしながら、内部で配線を完了しました(^^)v
仕上がりは気にしません(笑)
ではでは早速、仮点灯させて見ましょう!
左右の分を一緒にさせて点灯!
眩しい!! 最大輝度時の電流(20mA)の半分の10mAにしましたが、
これで十分です😄

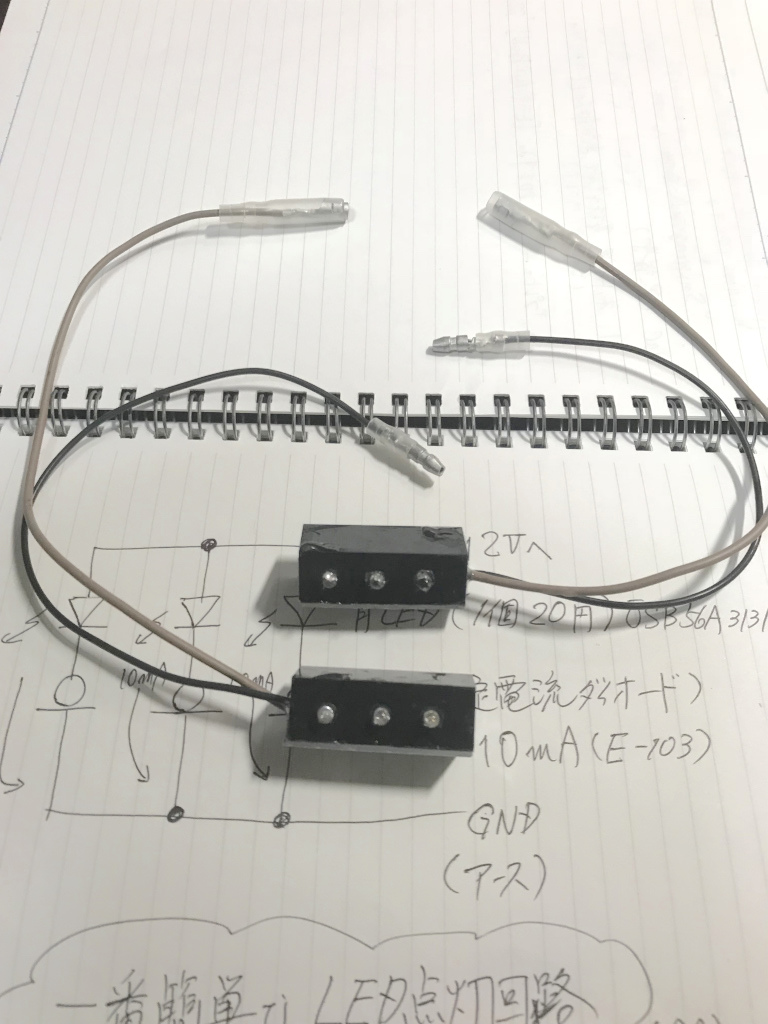

回路図はこんなに単純!
部品が安いので、各LED毎に定電流ダイオードが入っています😄
バイクへの取り付けは、また暖かな明るい日にすることにして端子までは加工して
置きましょう(^^)/
繰り返しますが・・・
買えば片方だけで1,880円!!
作れば・・・ケース128円 + LED 20円 + CRD 30円 =178円\(^o^)/
1/10以下のお金で出来ました(^^)v 仕上がりは後でLEDだけマスキングして、
黒い塗装を吹きかけちゃいます(^^)v
